Kim loại nóng chảy (đồng ở khoảng 1100–1200 độ, nhôm ở khoảng 700 độ) chảy trơn tru từ lò cách nhiệt qua kênh vào khoang khuôn than chì;
Nhiệt-ở nhiệt độ cao được dẫn nhanh chóng qua thành than chì đến lớp áo nước bằng đồng/thép bên ngoài, sau đó được loại bỏ bằng nước làm mát tuần hoàn, tạo thành lớp vỏ đông đặc ổn định;
Phôi hoàn thành quá trình đông đặc bề mặt và bán đông đặc của phần lõi trong khuôn và được kéo ra đồng đều bằng máy kéo;
Than chì không bám dính vào kim loại, tự bôi trơn và có độ giãn nở thấp, đảm bảo bề mặt của phôi mịn, kích thước ổn định, không bị nứt và không bị trầy xước.
Toàn bộ khuôn than chì kết tinh=(lớp lót bên trong) + ống bọc đồng làm mát + áo khoác ngoài bằng thép + bộ phận bịt kín
Khuôn than chì: Tiếp xúc trực tiếp với kim loại nóng chảy, có thể là loại hoàn chỉnh, loại phân đoạn (phần trước/phần giữa/phần sau) hoặc loại van; khuôn thanh tròn có lỗ tròn, khuôn ống có lỗ xuyên qua với đầu lõi và khuôn có hình dạng-đặc biệt có mặt cắt-tùy chỉnh;
Ống bọc đồng làm mát: Bao quanh vòng tròn bên ngoài của than chì, bên trong có các kênh dẫn nước để tuần hoàn nước, chịu trách nhiệm trao đổi nhiệt hiệu quả;
Áo khoác ngoài bằng thép: Hỗ trợ, cố định và chống biến dạng;
Ưu điểm của thiết kế phân đoạn: Phần phía trước dễ bị cháy và có thể thay thế riêng biệt, giảm chi phí và giảm thiểu thời gian ngừng hoạt động.
Vật liệu phổ biến là than chì đẳng tĩnh có độ tinh khiết cao (Graphite đẳng tĩnh), trong khi một số tùy chọn cấp thấp sử dụng than chì ép đùn.
Độ tinh khiết: Lớn hơn hoặc bằng 99,9%, Độ tinh khiết cao Lớn hơn hoặc bằng 99,95%, Hàm lượng tro Nhỏ hơn hoặc bằng 50 ppm. Để tránh ô nhiễm tạp chất của kim loại và hình thành lỗ chân lông;
Kích thước hạt: Hạt mịn / Hạt siêu mịn ( Nhỏ hơn hoặc bằng 15 μm), cấu trúc đồng nhất, độ bền cao, khả năng chống sốc nhiệt tốt và ít xỉ;
Các loại phổ biến: G347 nội địa, G458; NC Nhật Bản-07E, NC-S71, v.v.;
Lớp phủ tùy chọn: Lớp phủ chống-oxy hóa/chống{1}}SiC, BN (boron nitride) giúp kéo dài tuổi thọ sử dụng và giảm sự bám dính của khuôn.
Phân loại sản phẩm
Bằng vật liệu đúc: khuôn đồng / không có oxy-, khuôn đồng thau, khuôn nhôm, khuôn kẽm, khuôn kim loại quý (vàng và bạc);
Theo hình dạng mặt cắt ngang: khuôn thanh tròn, khuôn ống rỗng, khuôn tấm vuông / phẳng, khuôn định hình có hình dạng đặc biệt;

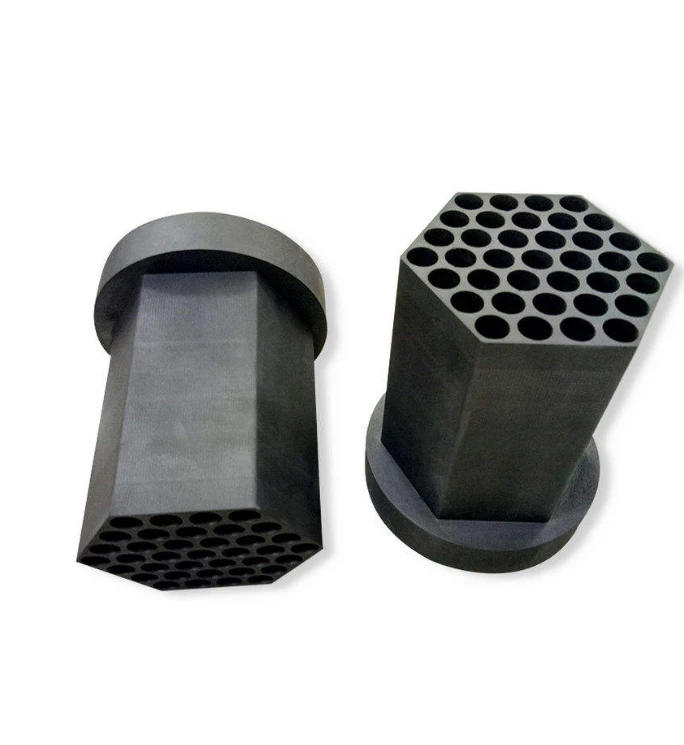

Theo cấu trúc: khuôn tích hợp, khuôn kết hợp phân đoạn, khuôn đa dòng chảy (sản xuất nhiều thanh cùng lúc);
Theo độ chính xác: cấp thông thường (cấu hình / thanh đồng cấp thấp), cấp chính xác (thanh đồng không chứa oxy, dải dẫn điện).
Thông số hiệu suất vật lý cốt lõi
Nhiệt độ làm việc: lên đến2500 độ
độ tinh khiết:Lớn hơn hoặc bằng 99,9% (99,95% đối với cấp cao)
Mật độ khối:1,75–1,88 g/cm³
Độ dẫn nhiệt:120–180 W/(m·K)
Hệ số giãn nở nhiệt:Nhỏ hơn hoặc bằng 4,5×10⁻⁶ / độ
Độ cứng bờ:55–75
Cường độ nén:Lớn hơn hoặc bằng 80 MPa
Độ bền uốn:Lớn hơn hoặc bằng 40 MPa
độ xốp:Nhỏ hơn hoặc bằng 5%
Độ nhám bề mặt:Ra Nhỏ hơn hoặc bằng 0,4–0,8 μm
Tuổi thọ sử dụng:30–120 nhiệt (tùy thuộc vào kim loại và lớp phủ)
Lợi thế cốt lõi
Chịu nhiệt độ cao và ổn định nhiệt tốt: không bị mềm hay tan chảy ở nhiệt độ cao, duy trì độ bền tốt;
Dẫn nhiệt nhanh và tản nhiệt đồng đều: làm mát ổn định, cấu trúc hạt đồng đều, giảm hiện tượng co ngót/rỗng/nứt;
Hệ số giãn nở nhiệt cực thấp và khả năng chống sốc nhiệt mạnh: ít bị nứt trong chu kỳ nóng và lạnh, biến dạng nhỏ và kích thước ổn định;
Tự bôi trơn-tự nhiên, không-dính vào kim loại: ma sát thấp, đúc mịn, bề mặt phôi đúc sáng, không trầy xước, không bám khuôn;
Trơ hóa học, không nhiễm bẩn kim loại: không phản ứng với đồng/nhôm/kẽm nóng chảy, đảm bảo độ tinh khiết của kim loại, tính dẫn điện/dẫn nhiệt;
Dễ dàng xử lý chính xác, có thể tùy chỉnh: có thể được xử lý bằng cách tiện, phay, khoan, mài và có thể được chế tạo thành các hình dạng tròn, vuông, phẳng hoặc không đều;
Hiệu suất chi phí cao, chi phí vật liệu có thể kiểm soát: so với khuôn kim loại, có tuổi thọ-ở nhiệt độ cao dài hơn, đơn giá thấp hơn và thay thế dễ dàng hơn.
